钢结构用高强度大六角螺栓连接副属于钢结构摩擦型高强度螺栓连接使用的连接件,为高强度螺栓的一种,主要应用于钢结构件的连接和固定。钢结构螺栓一般等级为10.9级,也有8.8级,但较少采用,成套装配。钢结构用高强度螺栓分为二款,分别是大六角头螺栓和扭剪型螺栓。大六角螺栓的标准为GB/T1228,每套包括一个高强度大六角螺栓GB/T 1228、一个钢结构用高强度螺母GB/T1229和二个钢结构用高强度垫圈GB/T1230,并应分属同批制造。
钢结构螺栓的出厂前检验标准:
为保证连接副轴力,我公司供货的最大批量为3000套,即一批最大数量为3000套。每批次抽取8套进行连接副轴力的检验。我公司提供每批产品质量合格证书,并保证数据真实,具有可追溯性。公司配备钢结构用高强度螺栓检测各类数据用设备数台。
点击查看:GB-T1231-2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件国家标准

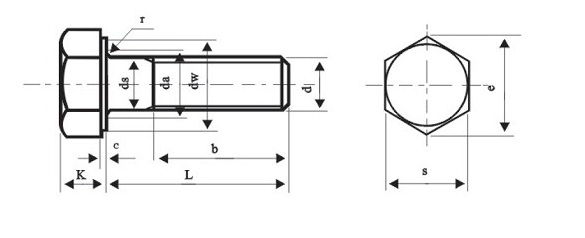

GB/T1228 钢结构用高强度大六角头螺栓型式尺寸
螺纹规格 d |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
||||||||
螺距 P |
1.75 |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
||||||||
c |
max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|||||||
min |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
||||||||
da |
max |
15.23 |
19.23 |
24.32 |
26.32 |
28.32 |
32.84 |
35.84 |
|||||||
ds |
max |
12.43 |
16.43 |
20.52 |
22.52 |
24.52 |
27.84 |
30.4 |
|||||||
min |
11.57 |
15.57 |
19.48 |
21.48 |
23.48 |
26.16 |
29.16 |
||||||||
dw |
min |
19.2 |
24.9 |
31.4 |
33.3 |
38 |
42.8 |
46.5 |
|||||||
e |
min |
22.78 |
59.56 |
37.29 |
39.55 |
45.2 |
50.85 |
55.37 |
|||||||
k |
公称 |
7.5 |
10 |
12.5 |
14 |
15 |
17 |
18.7 |
|||||||
max |
7.95 |
10.75 |
13.4 |
14.9 |
15.9 |
17.9 |
19.75 |
||||||||
min |
7.05 |
9.25 |
11.6 |
13.1 |
14.1 |
16.1 |
17.65 |
||||||||
r |
min |
1 |
1 |
1.5 |
1.5 |
1.5 |
2 |
2 |
|||||||
s |
max |
21 |
27 |
34 |
36 |
41 |
46 |
50 |
|||||||
min |
20.16 |
26.16 |
33 |
35 |
40 |
45 |
49 |
||||||||
b |
L公称 |
<45 |
≥45 |
<55 |
≥55 |
<65 |
≥65 |
<70 |
≥70 |
<75 |
≥75 |
<80 |
≥80 |
<85 |
≥85 |
公称 |
25 |
30 |
30 |
35 |
35 |
40 |
40 |
45 |
45 |
50 |
50 |
55 |
55 |
60 |
产品的机械性能:
性能等级 |
抗拉强度 |
屈服强度σ0.2 |
伸长率δ5 |
收率缩Ψ |
σь |
Mpa |
% |
% |
|
Mpa |
min |
|||
10.9S |
1040~1240 |
940 |
10 |
42 |
8.8S |
830~1030 |
660 |
12 |
45 |
实物拉力载荷:
螺纹规格d |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
应力截面积mm2 |
84.3 |
157 |
245 |
303 |
353 |
459 |
561 |
|
拉力载荷 KN |
10.9S |
87.7~104.5 |
163~195 |
255~304 |
315~376 |
367~438 |
477~569 |
583~696 |
8.8S |
70.0~86.8 |
130~162 |
203~252 |
251~312 |
293~364 |
381~473 |
466~578 |
当螺栓l/d≤3时,如不能做楔负载试验,允许做芯部硬度试验。芯部硬度值应符合下表。
性能等级 |
洛氏硬度 |
维氏硬度 |
||
HRC |
HV30 |
|||
min |
max |
min |
max |
|
10.9S |
33 |
39 |
312 |
367 |
8.8S |
24 |
31 |
249 |
296 |
扭矩系数:
同批10.9S高强度大六角头螺栓连接副的扭矩系数平均值为0.110~0.115。扭矩系数的标准偏差小于或等于0.010.扭矩系数测定时,预拉力控制范围见下表。
8.8S高强度大六角头螺栓连接副,客户有要求,也可按保证扭矩系数供货。
螺纹规格 |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
P |
max |
59 |
113 |
177 |
216 |
250 |
324 |
397 |
(KN) |
min |
49 |
93 |
142 |
177 |
206 |
265 |
329 |
螺纹规格d |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
螺距p |
1.75 |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
|
da |
max |
13 |
17.3 |
21.6 |
23.8 |
25.9 |
29.1 |
32.4 |
min |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
|
dw |
min |
19.2 |
24.9 |
31.4 |
33.3 |
38 |
42.8 |
46.5 |
e |
min |
22.78 |
29.56 |
27.29 |
39.55 |
45.2 |
50.85 |
55.37 |
max |
12.3 |
17.1 |
20.7 |
23.6 |
24.2 |
27.6 |
30.7 |
|
min |
11.87 |
16.4 |
19.4 |
22.3 |
22.9 |
26.3 |
29.1 |
|
m |
max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
c |
min |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
s |
max |
21 |
27 |
34 |
36 |
41 |
46 |
50 |
min |
20.16 |
26.16 |
33 |
35 |
40 |
45 |
49 |
配套螺母的机械性能:
保证载荷
螺纹规格D |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
保证载荷 |
10H |
87.7 |
163 |
255 |
315 |
367 |
477 |
583 |
8H |
70.0 |
130 |
203 |
251 |
293 |
381 |
466 |
性能 等级 |
洛氏硬度 |
维氏硬度HV30 |
||
min |
max |
min |
max |
|
10H |
HRB98 |
HRC28 |
222 |
274 |
8H |
HRB95 |
HRC22 |
206 |
237 |
规格(螺纹大径) |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
|
d1 |
max |
13.43 |
17.43 |
21.52 |
23.52 |
25.52 |
28.52 |
31.62 |
min |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
|
d |
max |
25 |
33 |
40 |
42 |
47 |
52 |
56 |
min |
23.7 |
31.4 |
38.4 |
40.4 |
45.4 |
50.1 |
54.1 |
|
s2 |
公称 |
3.0 |
4.0 |
4.0 |
5.0 |
5.0 |
5.0 |
5.0 |
max |
3.8 |
4.8 |
4.8 |
5.8 |
5.8 |
5.8 |
5.8 |
|
min |
2.5 |
3.5 |
3.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
d3 |
max |
16.03 |
20.03 |
25.12 |
27.12 |
29.12 |
33.65 |
36.64 |
min |
15.23 |
19.23 |
24.32 |
26.32 |
28.32 |
32.84 |
35.84 |
规格(螺纹大径) |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
|
d1 |
max |
13.43 |
17.43 |
21.52 |
23.52 |
25.52 |
28.52 |
31.62 |
min |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
|
d |
max |
25 |
33 |
40 |
42 |
47 |
52 |
56 |
min |
23.7 |
31.4 |
38.4 |
40.4 |
45.4 |
50.1 |
54.1 |
|
s2 |
公称 |
3.0 |
4.0 |
4.0 |
5.0 |
5.0 |
5.0 |
5.0 |
max |
3.8 |
4.8 |
4.8 |
5.8 |
5.8 |
5.8 |
5.8 |
|
min |
2.5 |
3.5 |
3.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
d3 |
max |
16.03 |
20.03 |
25.12 |
27.12 |
29.12 |
33.65 |
36.64 |
min |
15.23 |
19.23 |
24.32 |
26.32 |
28.32 |
32.84 |
35.84 |
化学成分
材料 |
C% |
Si% |
Mn% |
Ti% |
V% |
B% |
P% |
S% |
20MnTiB |
0.17~0.24 |
0.17~0.37 |
1.30~1.60 |
0.04~0.10 |
0.0005~0.0035 |
≤0.035 |
≤0.035 |
|
35VB |
0.31~0.37 |
0.17~0.37 |
0.50~0.90 |
0.05~0.12 |
0.001~0.004 |
≤0.04 |
≤0.04 |
|
35# |
0.32~0.40 |
0.17~0.37 |
0.50~0.80 |
≤0.035 |
≤0.035 |
|||
45# |
0.42~0.50 |
0.17~0.37 |
0.50~0.80 |
≤0.035 |
≤0.035 |
