东螺钢结构用高强度扭剪型螺栓的特色：
1. 螺栓的成型加工由头部、尾端、螺纹及凹槽部之成型均在同一工厂内以冷间锻造成型,其加工精度,品质之稳定性,均相当优良。
2. 热处理使用连续式钢带热处理炉。其标准的温度及碳浓度自动记录,能有效控制淬火温度及气体浓度,以防止渗碳或脱碳,确保螺栓达到要求之机械性能。
3. 有效利用管制图及制程能力分析方法,彻底实施制程管制,以追踪加工及品质状况,提供完整资料供工程设计者参考。
4. 考虑到扭剪型螺栓的使用特殊性,为防止扭剪型螺栓在安装过程中滑动打转,在设计加工过程中我们增加扭剪型螺栓头部下方的防滑处理,有效避免了因螺栓打滑引起安装不当导致的安全及质量事故。

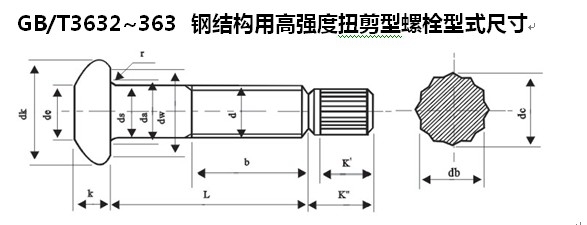

螺纹规格d |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
螺距p |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
|
da |
max |
18.83 |
24.4 |
26.4 |
28.4 |
32.84 |
35.84 |
ds |
max |
16.43 |
20.52 |
22.52 |
24.52 |
27.84 |
30.84 |
min |
15.57 |
19.48 |
21.48 |
23.48 |
26.16 |
29.16 |
|
dw |
min |
27.9 |
34.5 |
38.5 |
41.5 |
42.8 |
46.5 |
dk |
max |
30 |
37 |
41 |
44 |
50 |
55 |
k, |
公称 |
10 |
13 |
14 |
15 |
17 |
19 |
max |
10.75 |
13.9 |
14.9 |
15.9 |
17.9 |
20.05 |
|
min |
9.25 |
12.1 |
13.1 |
14.1 |
16.1 |
17.95 |
|
k" |
min |
12 |
14 |
15 |
16 |
17 |
18 |
k" |
max |
17 |
19 |
21 |
23 |
24 |
25 |
r |
min |
1.2 |
1.2 |
1.2 |
1.6 |
2 |
2 |
db |
max |
11.3 |
14.1 |
15.6 |
16.9 |
19.3 |
21.4 |
min |
11 |
13.8 |
15.3 |
16.6 |
18.7 |
20.8 |
|
dc≈ |
12.8 |
16.1 |
17.8 |
19.3 |
21.9 |
24.4 |
|
de≈ |
13 |
17 |
18 |
20 |
22 |
24 |
|
产品的机械性能：
性能等级 |
抗拉强度 |
屈服强度σ0.2 |
伸长率δ5 |
收率缩Ψ |
σь |
Mpa |
% |
% |
|
Mpa |
min |
|||
10.9S |
1040～1240 |
940 |
10 |
42 |
8.8S |
830～1030 |
660 |
12 |
45 |
实物拉力载荷：
螺纹规格d |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
应力截面积mm2 |
157 |
245 |
303 |
353 |
459 |
561 |
|
拉力载荷 KN |
10.9S |
163～195 |
255～304 |
315～376 |
367～438 |
477～569 |
583～696 |
8.8S |
130～162 |
203～252 |
251～312 |
293～364 |
381～473 |
466～578 |
|
当螺栓l/d≤3时,如不能做楔负载试验,允许做芯部硬度试验。芯部硬度值应符合下表。
性能等级 |
洛氏硬度 |
维氏硬度 |
||
HRC |
HV30 |
|||
min |
max |
min |
max |
|
10.9S |
33 |
39 |
312 |
367 |
8.8S |
24 |
31 |
249 |
296 |
扭剪型螺栓连接副紧固轴力：
螺纹规格 d |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
每批紧固轴力的平均值 （kN） |
公称 |
110 |
171 |
209 |
248 |
319 |
391 |
min |
100 |
155 |
190 |
225 |
290 |
355 |
|
max |
121 |
188 |
230 |
272 |
351 |
430 |
|
紧固轴力标准偏差σ≤ /kN |
10 |
15.5 |
19 |
22.5 |
29 |
35.5 |
|
当l小于下表数值时,可不进行紧固轴力试验。单位为：毫米（mm）
螺纹规格 d |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
L |
50 |
55 |
60 |
65 |
70 |
75 |
钢结构螺栓及螺母、平垫使用材料
类别 |
性能等级 |
螺纹规格 |
选用材料 |
螺栓 |
10.9S |
M12～M24 |
20MnTiB |
M27～M30 |
35VB |
||
8.8S |
M12～M16 |
35# |
|
M20～M24 |
20MnTiB |
||
M27～M30 |
35VB |
||
螺母 |
8H 10H |
M12～M30 |
35# |
35～45 HRC |
12～30 |
45# |
化学成分
材料 |
C% |
Si% |
Mn% |
Ti% |
V% |
B% |
P% |
S% |
20MnTiB |
0.17～0.24 |
0.17～0.37 |
1.30～1.60 |
0.04～0.10 |
0.0005～0.0035 |
≤0.035 |
≤0.035 |
|
35VB |
0.31～0.37 |
0.17～0.37 |
0.50～0.90 |
0.05～0.12 |
0.001～0.004 |
≤0.04 |
≤0.04 |
|
35# |
0.32～0.40 |
0.17～0.37 |
0.50～0.80 |
≤0.035 |
≤0.035 |
|||
45# |
0.42～0.50 |
0.17～0.37 |
0.50～0.80 |
≤0.035 |
≤0.035 |
