紧固件简介:

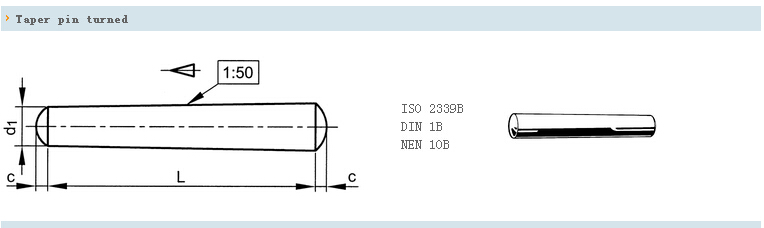

锥形销 Taper pin turned
ISO 2339B
DIN 1B
NEN 10B
技术参数:
d1 (h10) 0,6 |
0,8 |
1 |
1,5 |
2 |
2,5 |
3 |
4 |
5 |
6 |
6,5 (≠DIN) |
7 (≠DIN) |
8 |
10 |
12 |
13 (≠DIN) |
14 |
16 |
c (max.)0,1 |
0,12 |
0,15 |
0,23 |
0,3 |
0,4 |
0,45 |
0,6 |
0,75 |
0,9 |
1 |
1,2 |
1,2 |
1,5 |
1,8 |
1,8 |
2 |
2,5 |
Assembly data |
|||||||||||||||||
d2>1 |
2 |
3 |
4/5 |
6 |
8 |
8 |
11 |
17 |
23 |
25 |
33 |
30/38 |
45/50 |
75 |
75 |
75 |
110 |
d2≤2 |
3 |
4 |
5/6 |
8 |
9 |
11 |
17 |
23 |
30 |
33 |
40 |
38/45 |
50/75 |
110 |
110 |
110 |
160 |
W (min.)2 |
2,5 |
3 |
3,5/4 |
4,5 |
5 |
5 |
6 |
7,5 |
9 |
10 |
12 |
10/11 |
11,5/13 |
15 |
15 |
15 |
18 |
产品种类
Material |
Packaging |
Free-cutting steel |
Standard |
St.St. A1 |
Standard |
