紧固件简介:

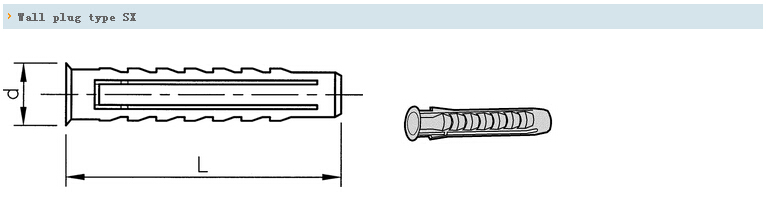

膨胀螺栓 Wall plug type SX
技术参数:
Type |
SX 4 |
SX 5 |
SX 6 |
SX 6-L |
SX 8 |
SX 8-L |
SX 10 |
SX 12 |
SX 14 |
SX 16 |
d |
4 |
5 |
6 |
6 |
8 |
8 |
10 |
12 |
14 |
16 |
L |
20 |
25 |
30 |
50 |
40 |
65 |
50 |
60 |
70 |
80 |
Drill ø |
4 |
5 |
6 |
6 |
8 |
8 |
10 |
12 |
14 |
16 |
Drill depth (min.) |
25 |
35 |
40 |
60 |
50 |
75 |
70 |
80 |
90 |
100 |
Application in combination with: |
||||||||||
Chipboard screws |
2-3 |
3-4 |
4-5 |
4-5 |
4,5-6 |
4,5-6 |
6-8 |
8-10 |
10-12 |
12-1/2 |
Allowable load in kN |
||||||||||
Concrete ≥ B20/25 |
- |
0,29 |
0,7 |
0,7 |
0,71 |
0,71 |
1,21 |
1,71 |
2,01 |
2,01 |
Brick ≥ Mz12 |
- |
0,23 |
0,31 |
0,31 |
0,59 |
0,59 |
0,64 |
0,71 |
0,8 |
0,8 |
Sandlime brick ≥ KS12 |
- |
0,29 |
0,5 |
0,5 |
0,6 |
0,6 |
1,21 |
1,71 |
2,01 |
2,01 |
Cellular concrete ≥ G2 |
- |
0,03 |
0,03 |
0,03 |
0,04 |
0,04 |
0,09 |
0,14 |
0,31 |
0,31 |
Cellular concrete ≥ G4 |
- |
0,09 |
0,09 |
0,09 |
0,14 |
0,14 |
0,29 |
0,44 |
0,49 |
0,49 |
Ventilation stone ≥ Hlz12, ρ ≥ 1,0 kg/dm3 |
- |
0,07 |
0,07 |
0,07 |
0,17 |
0,17 |
0,17 |
0,26 |
0,44 |
0,44 |
Hollow sandlime brick KSL12 |
- |
0,17 |
0,3 |
0,3 |
0,33 |
0,33 |
0,29 |
0,35 |
0,31 |
0,31 |
产品种类
Material |
Colour |
Packaging |
|
Plastic Nylon |
Grey |
SX |
Standard |
Plastic Nylon |
Grey |
SX-L |
Standard |
