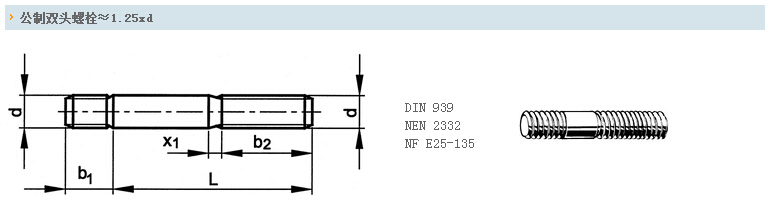

公制双头螺栓 DIN 939

d

M6

P

1

b1 ≈ 1,25d

7,5

b2:L≤125mm

18

b2:125mm

24

x1

2,5

b2=L-(x1+3) t/m L≤

20

M8

1,25

10

22

28

3,2

25

M10

1,5

12

26

32

3,8

30

M12

1,75

15

30

36

4,3

35

M14

2

18

34

40

5

40

M16

2

20

38

44

5

45

M18

2,5

22

42

48

6,3

50

M20

2,5

25

46

52

6,3

55

M22

2,5

28

50

56

6,3

60

M24

3

30

54

60

7,5

65

M27

3

35

60

66

7,5

70

Thread

Material

Class

Surface treatment

Packaging

M

St

5.6/5.8

Standard

M

St

5.6/5.8

Zipl

Standard

M

St

5.6/5.8

Zipl yell.p.

Standard

M

St

8.8

Standard

M

St.St. A2

Standard

M

St.St. A4

Standard
